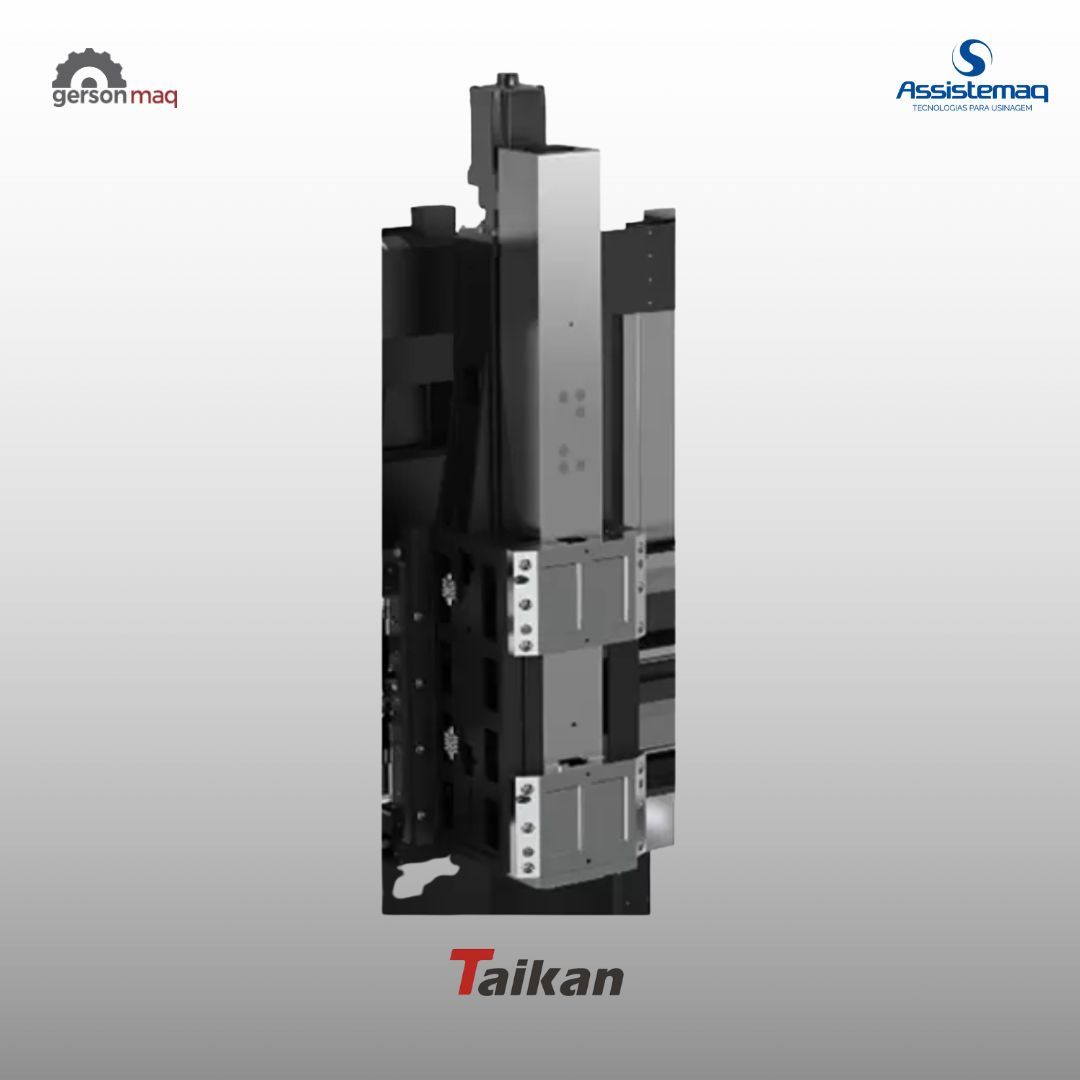

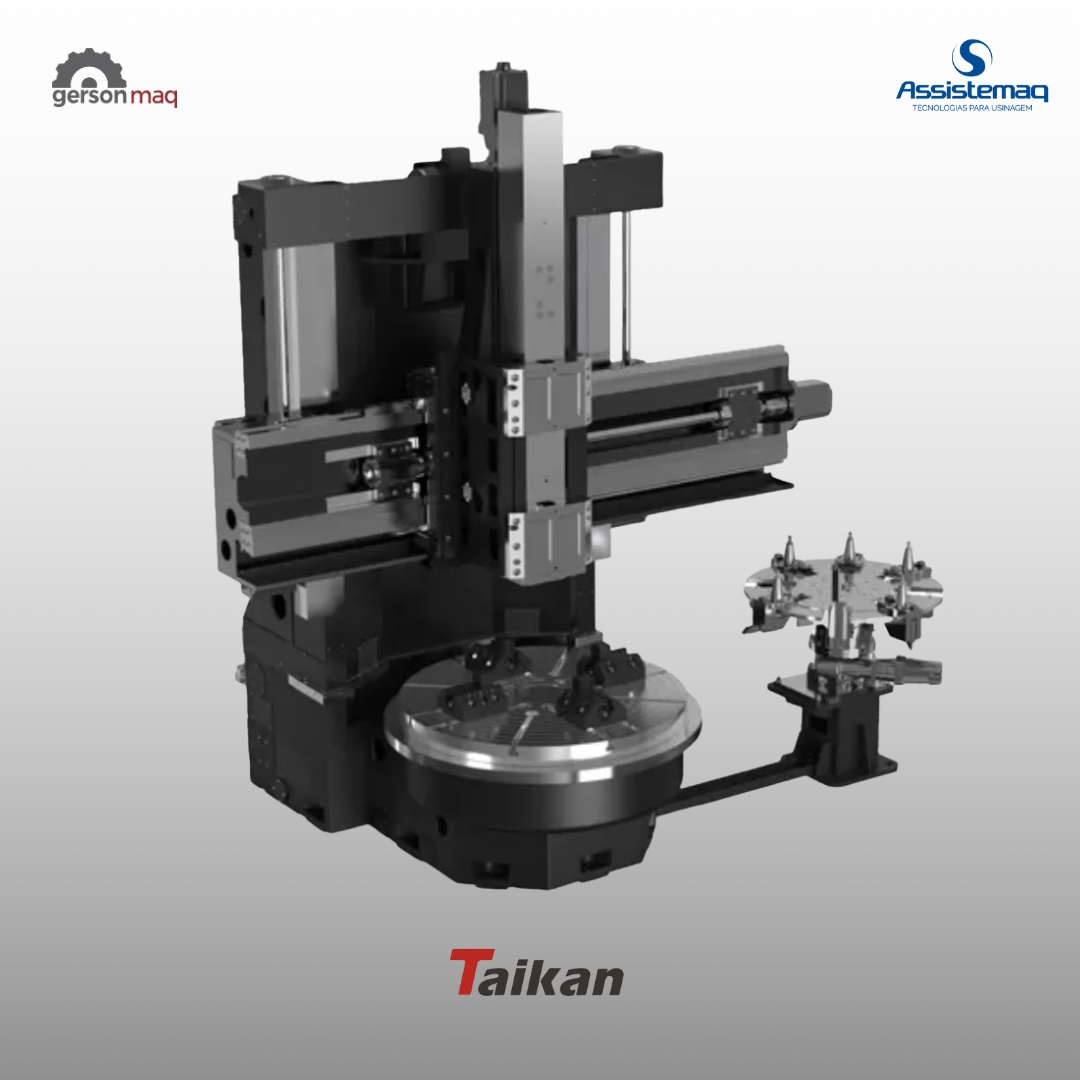

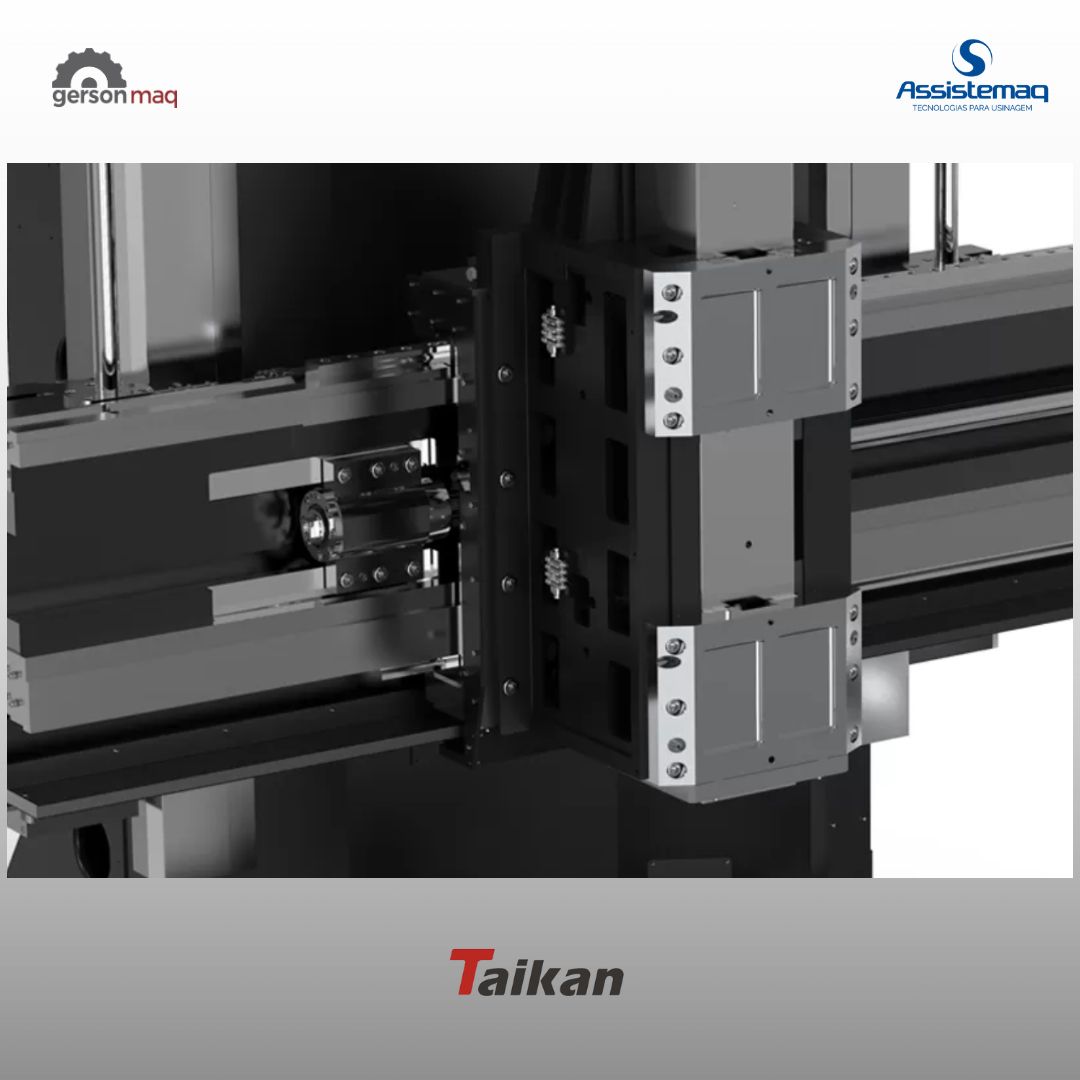

TORNO VERTICAL CNC TAIKAN D-VL1600C

DESCRIÇÃO TÉCNICA

DIÂMETRO MÁXIMO DE TORNEAMENTO: 1600 MM

ALTURA MÁXIMA DA PEÇA DE TRABALHO: 1000 MM

PESO MÁXIMO DA PEÇA DE TRABALHO: 8000 KG

DIÂMETRO DA PLACA: 1400 mm

FAIXA DE VELOCIDADE DO FUSO: 2,5 a 315 R/MIN

TORQUE MÁXIMO DA MESA: 10 kN·m

POTÊNCIA DO MOTOR PRINCIPAL (S1/S2): S1=31,S2=37 kw

TIPO DE TORRE: MAGAZINE

NÚMERO DE FERRAMENTAS: 8 ou 12

SEÇÃO TRANSVERSAL DA SELA: 220×220 mm

DIÂMETRO EXTERNO DO SUPORTE DA FERRAMENTA DE CORTE: 32 × 32 MM

CONE: BT50

TIPO DE GUIA DE AVANÇO DO EIXO X/Z: GUIA LINEAR

TIPO DE GUIA ALIMENTAÇÃO DO EIXO Z: GUIA DE CAIXA

TAXA DE AVANÇO DO EIXO X/Z: 0,1–1000 MM/MIN

TROCA DE FERRAMENTA EIXO X e Z - 12/10 M/MIN

DESLOCAMENTO HORIZONTAL NO EIXO X: —50～1000 mm

DESLOCAMENTO VERTICAL NO EIXO Z: 1000 MM

TORQUE DO MOTOR DE AVANÇO DO EIXO X/Z: 37/25 NM

PRECISÃO DE POSICIONAMENTO (EIXO X): 0,02 MM

REPITIBILIDADE: 0,01 mm

SISTEMA CNC: SIEMENS ou FANUC

CAPACIDADE TOTAL DE FORNECIMENTO DE ENERGIA: 75 KVA

CAPACIDADE DO TANQUE DE LÍQUIDO REFRIGERANTE: 600 L

ÁREA OCUPADA (COMPRIMENTO × LARGURA): 5750×3750 MM

ALTURA DA MÁQUINA: 4650 MM

PESO DA MÁQUINA (APROX.): 24 T
