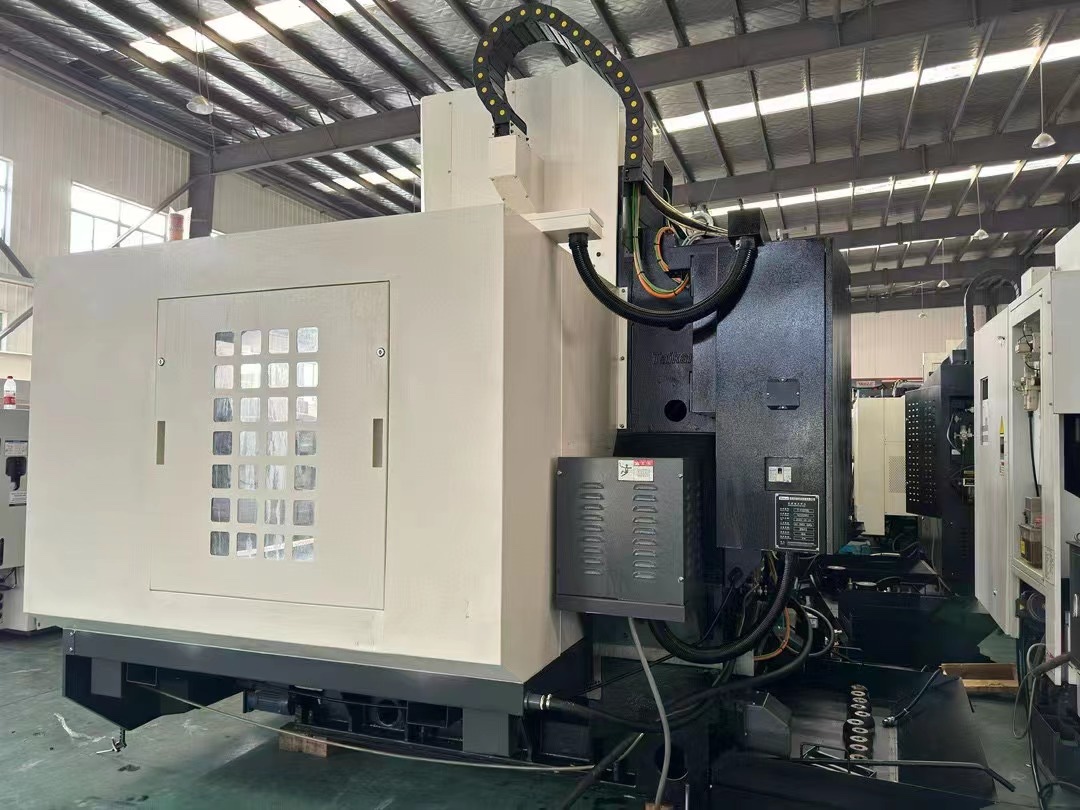

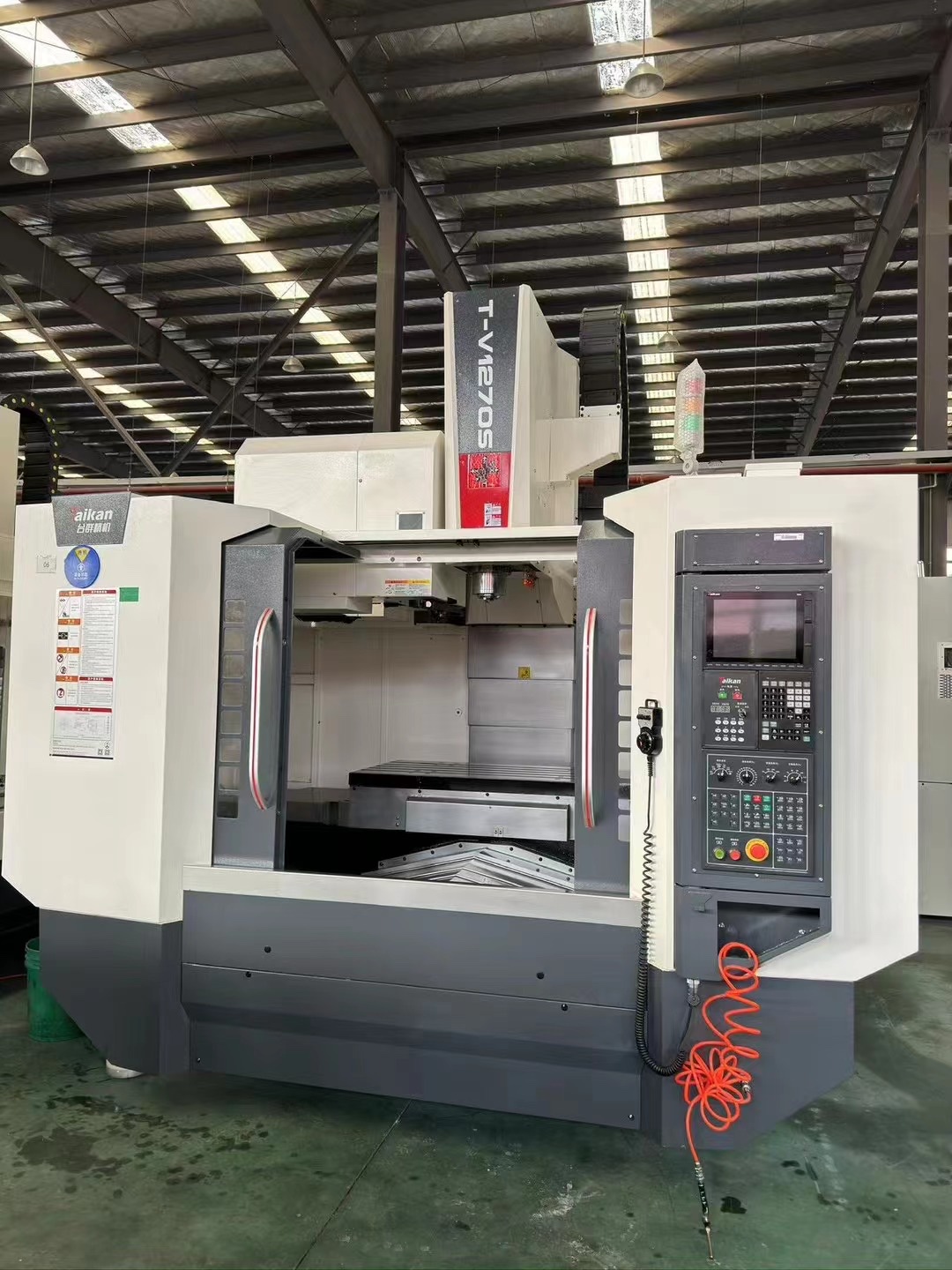

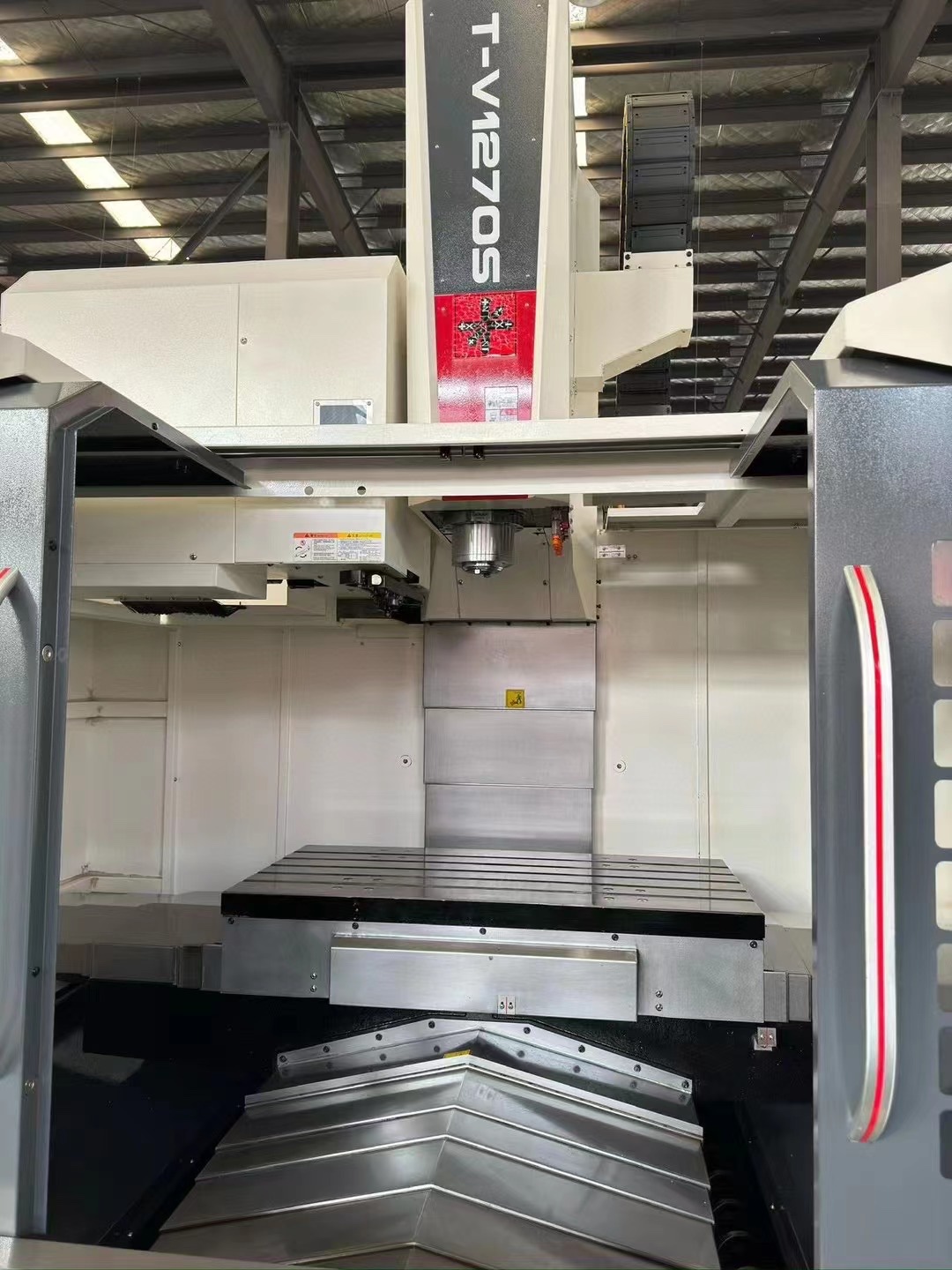

CENTRO DE USINAGEM VERTICAL TAIKAN - T-V1270S

DESCRIÇÃO TÉCNICA

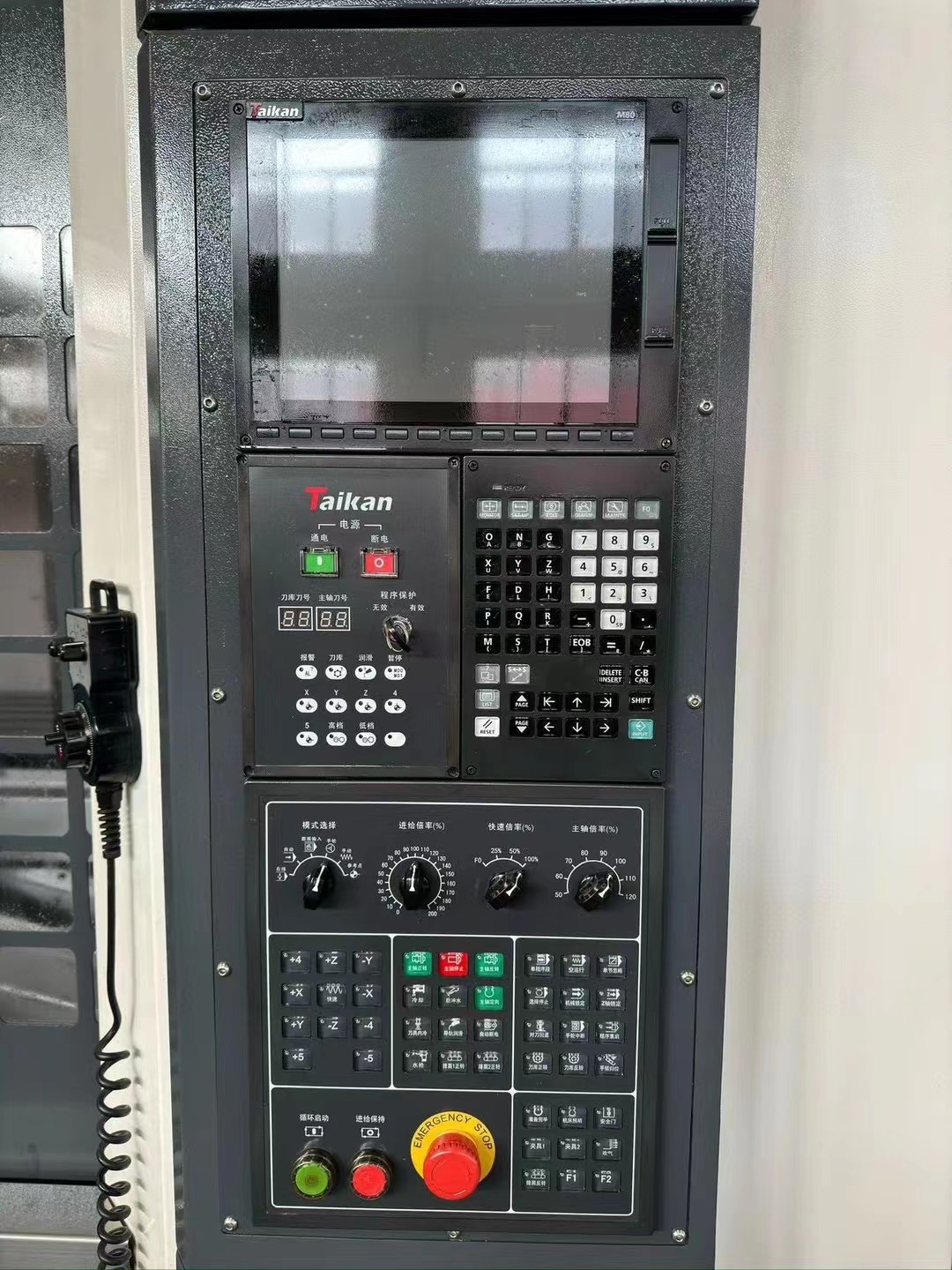

COMANDO NUMÉRICO

MITSUBISHI M80 Opcional ( FANUC ou SIEMENS )

CURSOS

CURSO DE DESLOCAMENTO EIXO X: 1200 MM
CURSO DE DESLOCAMENTO EIXO Y: 700 MM
CURSO DE DESLOCAMENTO EIXO Z: 700 MM
DISTÂNCIA DA PONTA DO FUSO À SUPERFÍCIE DA MESA: 100 – 800 MM
DISTÂNCIA DO CENTRO DO FUSO À SUPERFÍCIE DA GUIA DA COLUNA: 757 MM

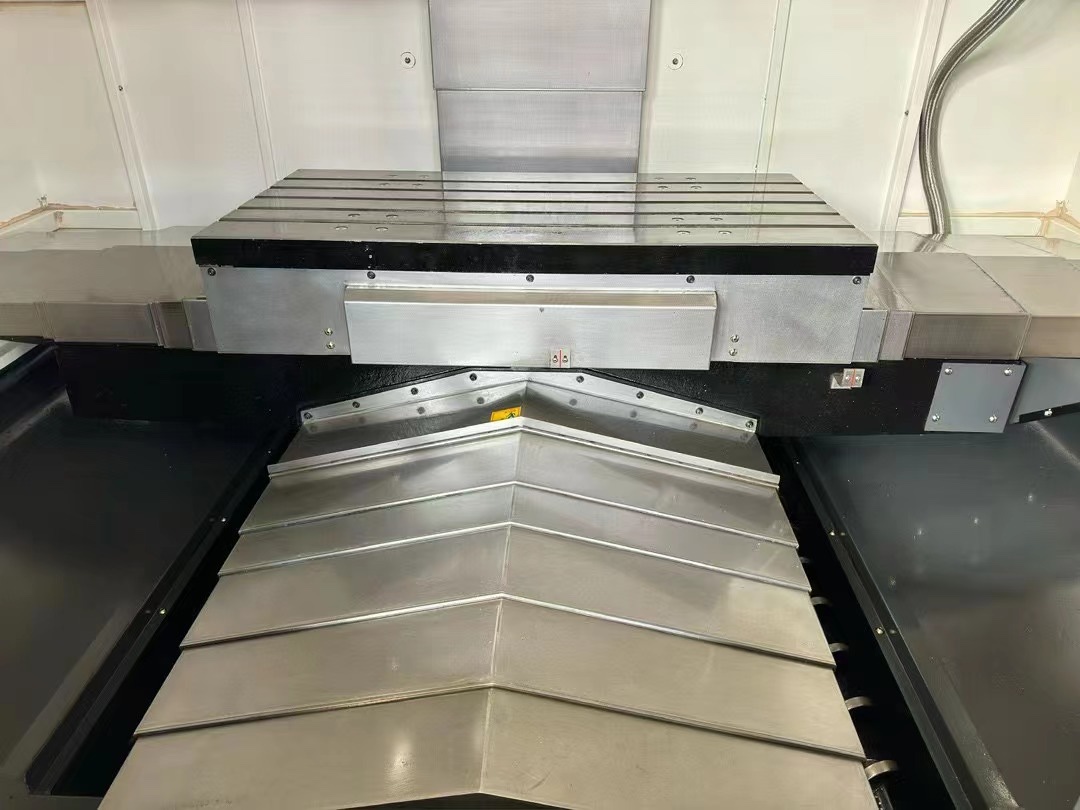

MESA DE TRABALHO

TAMANHO DA MESA: 1300 X 650 MM
CARGA MÁXIMA SOBRE A MESA: 800 KG
RANHURA EM T: 5 – 18 X 125 MM

FUSO

POTÊNCIA DO MOTOR (NOMINAL / CURTO PERÍODO): 7,5 / 11 KW
TORQUE DO MOTOR: 35,8 / 95,5NM
FAIXA DE VELOCIDADE DO SPINDLE: 50 – 12000 RPM
DIÂMETRO DO SPINDLE: φ150 MM
CONE DO SPINDLE: BT40
ESPECIFICAÇÃO DO REBITE: P40T-I (MAS403)

GUIAS / DRIVE / EIXOS

GUIAS LINEARES EIXOS X / Y / Z: 2-45 ROLLER
FUSO DE ESFERAS EIXOS X/Y/Z: 4012/4012/4012 MM
MOTORES DE AVANÇO EIXOS X/Y/Z: 2,0 / 2,0 / 3,0 KW

VELOCIDADE

AVANÇO DE CORTE: 1 – 10000 MM/MIN
AVANÇO RÁPIDO X/Y/Z: 36 / 36 / 30 M/MIN

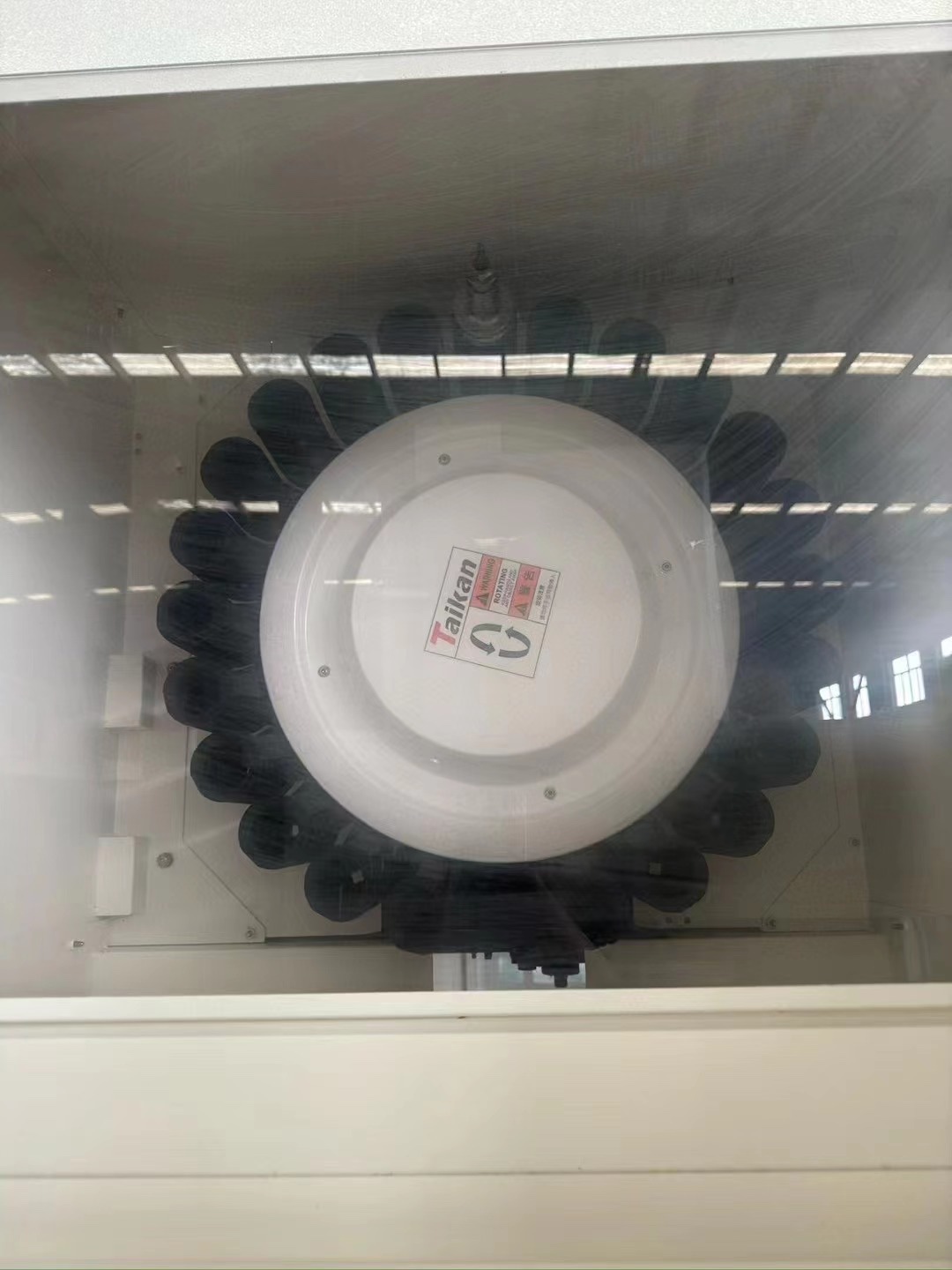

FERRAMENTAS

CAPACIDADE DE FERRAMENTAS: 24 UNIDADES
PESO MÁXIMO DA FERRAMENTA: 7 KG
COMPRIMENTO MÁXIMO DA FERRAMENTA: 250 MM
DIÂMETRO MÁXIMO DA FERRAMENTA (CHEIO / VAZIO): φ75 / φ150 MM

OUTROS

FONTE DE AR: ≥ 280 L/MIN (ANR) – PRESSÃO: 0,5 ~ 0,8 MPa
CAPACIDADE DO EQUIPAMENTO: 30 KVA
CAPACIDADE DO TANQUE DE REFRIGERANTE: 300 L
DIMENSÕES DA MÁQUINA (L×W×H): 2700 × 3460 × 3000 MM
PESO APROXIMADO DA MÁQUINA: 6450 KG
